Zbiornik wyrównawczy to jeden z kluczowych elementów systemu centralnego ogrzewania, który odpowiada za kompensację zmian objętości wody pod wpływem temperatury. Bez tego niepozornego urządzenia cała instalacja grzewcza mogłaby ulec poważnemu uszkodzeniu podczas pracy. W tym artykule przyjrzymy się różnym rodzajom zbiorników wyrównawczych, ich zastosowaniu w systemach ogrzewania podłogowego oraz praktycznym wskazówkom dotyczącym ich prawidłowego montażu.
Czym jest zbiornik wyrównawczy i dlaczego jest niezbędny?
Zbiornik wyrównawczy (nazywany również naczyniem wyrównawczym lub naczyniem przeponowym) pełni kluczową funkcję w instalacji centralnego ogrzewania. Jego głównym zadaniem jest kompensowanie zmian objętości wody, która rozszerza się podczas ogrzewania i kurczy podczas stygnięcia. Bez tego elementu wzrost ciśnienia w układzie mógłby prowadzić do poważnych awarii – od nieszczelności połączeń po uszkodzenie kotła czy pęknięcie rur.
W przypadku ogrzewania podłogowego rola zbiornika wyrównawczego jest szczególnie istotna. Instalacja podłogowa zawiera znacznie więcej wody niż tradycyjny system grzejnikowy, co oznacza większe zmiany objętości przy wahaniach temperatury.
Warto wiedzieć: Woda zwiększa swoją objętość o około 4% przy podgrzaniu z 10°C do 90°C. W dużej instalacji ogrzewania podłogowego może to oznaczać przyrost nawet kilkunastu litrów!
Rodzaje zbiorników wyrównawczych
W systemach centralnego ogrzewania stosuje się dwa podstawowe typy naczyń wyrównawczych: otwarte i zamknięte (przeponowe). Każdy z nich ma swoje specyficzne zastosowanie, zalety i ograniczenia.
Naczynie wyrównawcze otwarte
Jest to tradycyjne rozwiązanie stosowane głównie w starszych instalacjach. Naczynie otwarte to prosty zbiornik umieszczany w najwyższym punkcie instalacji (najczęściej na strychu lub poddaszu). Charakteryzuje się bezpośrednim kontaktem wody z powietrzem atmosferycznym, co oznacza, że instalacja pracuje pod ciśnieniem atmosferycznym.
Zalety naczynia otwartego to przede wszystkim prosta konstrukcja, niezawodność i brak konieczności stosowania dodatkowych zabezpieczeń ciśnieniowych. Jednak ma ono również istotne wady – narażenie wody na kontakt z powietrzem powoduje przyspieszoną korozję instalacji, a ponadto istnieje ryzyko zamarznięcia wody w zbiorniku w nieogrzewanych pomieszczeniach.
Naczynie przeponowe (zamknięte)

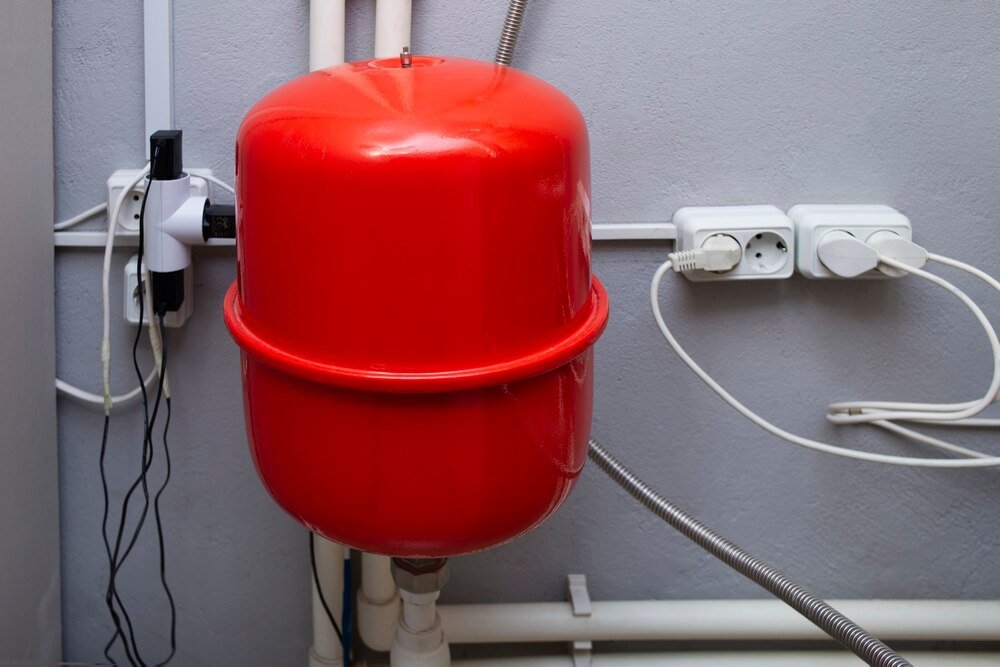

Współcześnie znacznie częściej stosuje się naczynia przeponowe, które są hermetycznie zamknięte i podzielone wewnątrz elastyczną membraną na dwie części. Jedna część wypełniona jest wodą z instalacji, druga – gazem (najczęściej azotem) pod ciśnieniem. Dzięki temu rozwiązaniu woda z instalacji nie ma kontaktu z powietrzem, co znacząco ogranicza korozję.
Naczynia przeponowe są kompaktowe, można je montować w dowolnym miejscu instalacji (najczęściej w kotłowni), a ponadto umożliwiają pracę instalacji pod zwiększonym ciśnieniem, co jest szczególnie korzystne w rozległych systemach ogrzewania podłogowego w domach wielokondygnacyjnych.
Dobór pojemności zbiornika wyrównawczego
Prawidłowy dobór pojemności naczynia wyrównawczego jest kluczowy dla bezpiecznej i efektywnej pracy całego systemu grzewczego. Zbyt mały zbiornik nie będzie w stanie skompensować zmian objętości wody, co może prowadzić do nadmiernego wzrostu ciśnienia. Z kolei przewymiarowany zbiornik to niepotrzebny wydatek.
Przy doborze pojemności należy uwzględnić:
- Całkowitą pojemność wodną instalacji (ilość wody w rurach, grzejnikach, kotle)
- Maksymalną temperaturę pracy systemu
- Wysokość statyczną instalacji (różnica wysokości między najwyższym i najniższym punktem)
- Ciśnienie wstępne w naczyniu przeponowym
W przypadku ogrzewania podłogowego, gdzie objętość wody jest znaczna, typowe pojemności naczyń przeponowych wahają się od 18 do 35 litrów dla domów jednorodzinnych. Dla większych instalacji mogą być potrzebne zbiorniki o pojemności 50 litrów i więcej.
Dokładne obliczenia najlepiej powierzyć specjaliście, który uwzględni wszystkie parametry konkretnej instalacji. Istnieją również uproszczone metody szacowania, gdzie przyjmuje się, że pojemność naczynia powinna wynosić około 10-15% całkowitej pojemności wodnej instalacji.
Montaż zbiornika wyrównawczego – praktyczne wskazówki
Prawidłowy montaż zbiornika wyrównawczego ma kluczowe znaczenie dla jego efektywnego działania i trwałości całej instalacji. Oto najważniejsze zasady, którymi warto się kierować.
Lokalizacja zbiornika wyrównawczego
W przypadku naczynia otwartego lokalizacja jest ściśle określona – musi znajdować się w najwyższym punkcie instalacji, minimum 3 metry nad najwyżej położonym grzejnikiem lub pętlą ogrzewania podłogowego. Wymaga to doprowadzenia rur na poddasze lub strych.
Dla naczynia przeponowego istnieje więcej możliwości. Najczęściej montuje się je:
- Na powrocie do kotła (przed pompą obiegową) – to najpopularniejsze i najbardziej zalecane rozwiązanie
- Na zasilaniu – dopuszczalne, ale mniej korzystne ze względu na wyższą temperaturę wody
- Na specjalnym przyłączu do kotła – zgodnie z zaleceniami producenta
Zbiornik przeponowy powinien być zamontowany tak, aby przepona nie była narażona na bezpośrednie działanie wysokiej temperatury, która mogłaby ją uszkodzić. Dlatego preferowany jest montaż na powrocie, gdzie temperatura wody jest niższa.
Procedura montażu naczynia przeponowego
Montaż naczynia przeponowego w systemie ogrzewania podłogowego obejmuje następujące kroki:
- Wyłączenie instalacji i spuszczenie wody z miejsca montażu
- Sprawdzenie ciśnienia wstępnego w naczyniu – powinno być równe ciśnieniu statycznemu instalacji plus 0,2 bara (zazwyczaj 1,0-1,5 bara w domach jednorodzinnych)
- Montaż naczynia za pomocą specjalnego przyłącza z zaworem odcinającym (umożliwia to późniejszą wymianę naczynia bez opróżniania instalacji)
- Podłączenie do instalacji zgodnie z kierunkiem przepływu
- Napełnienie instalacji i dokładne odpowietrzenie
- Sprawdzenie szczelności wszystkich połączeń
W przypadku ogrzewania podłogowego szczególnie ważne jest odpowiednie odpowietrzenie instalacji, ponieważ powietrze uwięzione w pętlach podłogowych może znacząco zmniejszyć efektywność ogrzewania i powodować nierównomierny rozkład temperatury w pomieszczeniach.
Typowe problemy z naczyniem wyrównawczym i ich rozwiązania
Nawet prawidłowo dobrany i zamontowany zbiornik wyrównawczy może z czasem sprawiać problemy. Oto najczęstsze z nich i sposoby ich rozwiązania:
Spadek ciśnienia w instalacji
Jeśli obserwujesz systematyczny spadek ciśnienia w instalacji, może to oznaczać uszkodzenie przepony w naczyniu wyrównawczym. W takiej sytuacji najlepszym rozwiązaniem jest wymiana całego naczynia, ponieważ przepona nie jest elementem podlegającym naprawie.
Przed wymianą warto jednak sprawdzić, czy spadek ciśnienia nie jest spowodowany nieszczelnością instalacji lub nieprawidłowym działaniem zaworu bezpieczeństwa. Dobrą praktyką jest regularne sprawdzanie ciśnienia w instalacji – najlepiej raz w miesiącu w sezonie grzewczym.
Zbyt wysokie ciśnienie w instalacji
Jeśli ciśnienie w instalacji rośnie powyżej dopuszczalnych wartości (zwykle powyżej 2,5-3 bar), a zawór bezpieczeństwa regularnie odprowadza wodę, może to oznaczać zbyt małą pojemność naczynia wyrównawczego lub utratę ciśnienia wstępnego w przestrzeni gazowej.
W takim przypadku należy:
- Sprawdzić ciśnienie wstępne w naczyniu (po odłączeniu od instalacji i spuszczeniu wody)
- Uzupełnić ciśnienie wstępne za pomocą pompki z manometrem lub wymienić naczynie na większe, jeśli obecne jest zbyt małe
Hałas w instalacji
Jeśli w instalacji pojawiają się stuki lub szumy, szczególnie podczas uruchamiania lub wyłączania ogrzewania, może to świadczyć o obecności powietrza w systemie lub nieprawidłowym działaniu naczynia wyrównawczego. Dokładne odpowietrzenie instalacji oraz sprawdzenie stanu naczynia wyrównawczego zwykle rozwiązuje problem.
Prawidłowo dobrany i zamontowany zbiornik wyrównawczy to gwarancja bezpiecznej i bezawaryjnej pracy systemu ogrzewania podłogowego przez wiele lat. Warto poświęcić temu elementowi należytą uwagę, ponieważ koszty potencjalnych awarii mogą znacznie przewyższyć koszt profesjonalnego doboru i montażu odpowiedniego naczynia wyrównawczego. Regularne przeglądy i konserwacja całego systemu, w tym sprawdzanie ciśnienia w naczyniu wyrównawczym, pozwolą cieszyć się efektywnym i ekonomicznym ogrzewaniem przez długi czas.
